组成

(1)混合槽。由碾盘、壳体和顶益等组成的锥形容器。顶盖上设有物料和结合剂的入料口，银盘结构为夹套式，以供冷却水和热水通过。

(2)旋转叶片。具有特殊形状的搅拌桨叶。桨叶安装在主轴上，在工作过程中可以变换两种速度(60r/min和120r/min)，从而使物料得到充分的混合。

(3)传动装置.由电动机、胶带轮及减速箱组成。电动机为变级调速型式。

(4)出料门.安装在混合槽侧面的出料机构，混合好的物料由此排出。开门机构由一套连杆系统组成，由气缸直接带动。

(5)冷却、加热装置.由冷却水格、热水槽、冷却和热水循环装盆等组成。为了保证混合时物料的温度，调节冷却水和热水量应能自动控制。

高速混合机工作原理

由电动机通过胶带轮、减速箱直接带动主轴进行旋转，安装在主轴上具有特殊形状的旋转叶片随之转动，在离心力的作用下，物料沿固定混合槽的锥形壁上升，处于返转运动状态，形成一种旋流运动，对于不同密度的物料易于在短时间内混合均匀，混合效率比一般混合机高一倍以上。参与混合的各种原料及结合剂，由上部入料口投入，混合后的物料由混合槽的侧面卸料口排出。为适应某些物料的混合要求，该设备设有保温套，可以对物料进行冷却、加热和保温。

系统特点

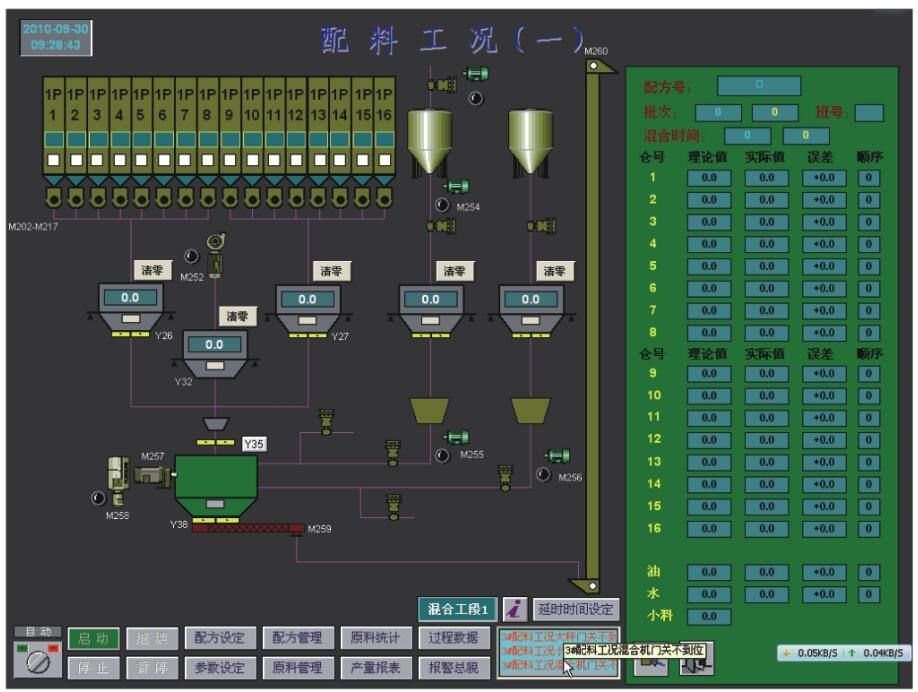

该系统可以控制数十种物料,数个计量称重,按照事先预定好的配方进行混合配比。具有配料精度高，生产速度快等特点。

系统配置

计量秤斗(含传感器、气动元件)、称重仪表、工业计算机(含1/C接口板卡)、电气操作台。

选配件

模拟屏幕、打印机、不间断电源(ups)、参数稳压器等。
